应用范围:供热及制冷系统
功能:流量控制
压力等级:PN16
最大工作压差:400Kpa 温度:最高工作温度:120°C;最低工作温度:-20°C 材料:

阀体、阀盖、座:灰铸铁 电动阀瓣、自动阀瓣、阀杆和导向套:H62 铜 膜片:加强纤维三元乙丙橡胶
弹簧:不绣钢

介质:水和中性液体。
技术特点: 1、压力无关型动态平衡电动调节阀流量的控制精度可达±5%。 2、电动阀芯和自动阀芯全部采用阀芯自动平衡结构，电动执行器开 启和关断不受力，大大减少电动功率。 3、内部有压差恒定平衡装置，电动阀瓣的工作压差为 20kpa-30kpa。 4、结构设计合理美观，拆装维修方便。 5、采用内流式导压管方式，省去外接铜管和接头，避免磕碰，便于 保养。

技术特点和原理:

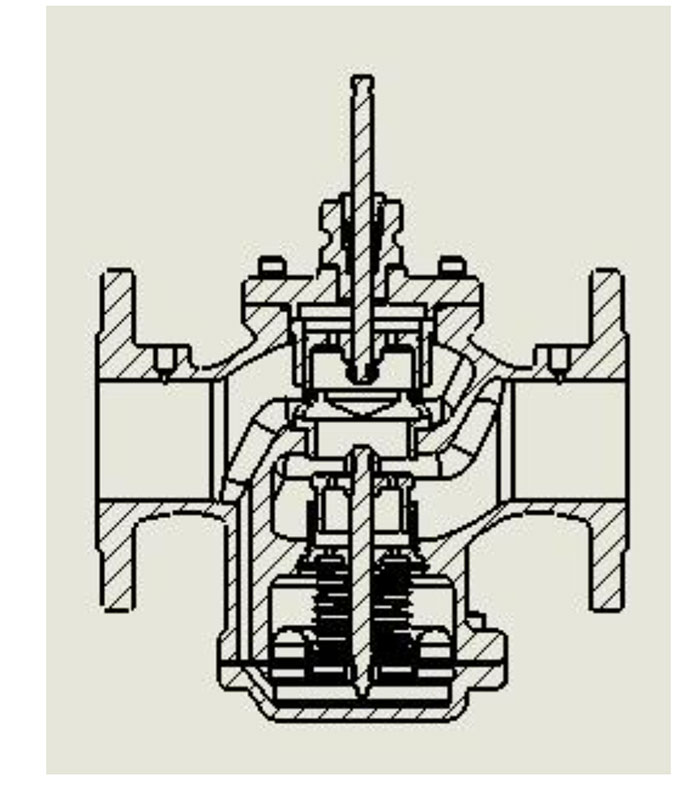

结构原理图



压力无关型动态平衡电动调节阀产品具有电动流量设定装置和压 差恒定平衡装置，配电控数字智能仪表，是世界上最先进的人工智能 阀门。适应供热领域流量数字精准调节要求的控制阀产品。动态压差 平衡智慧电动阀特别适用一般电动阀难以胜任的多支路干扰，相互耦 合复杂管网的变流量控制系统，能避免系统压力动态变化和分支管网 调节压力相互作用的影响，是供热空调管网动态调节和智能控制的最 佳控制阀。特别适应冷热源多、管网复杂，用户需求多样的大中型区 域供热空调智能自动化网站的优选控制阀产品。

压力无关型动态平衡电动调节阀具有压差恒定平衡装置，只要满

足自身工作的压差，就能按需求和程序指令进行精确流量的调节，不 受管网压力变化的干扰，在外部压力变化的情况下控制阀流量特性曲 线基本不变，和自身固有流量特性曲线基本重合，流量与开度精准对 应，阀权度是 100%。流量只与电控阀瓣的开度对应，开度流量曲线 能保持固定不变。电动控制阀瓣的开度与内部弹簧确定的恒定工作压 差配合进行流量调节，与系统压力变化无关，只是按设定的流量精准 调节控制的智能电控阀，变复杂多变模糊不可控调节为单一流量指令 的控制调节，为管网平衡节能提控电控智能和数字调节自动化走出一 条新路。动态压差平衡智慧电动阀为供热空调领域自动化控制提供准 确和数字智能最优解决方案，是低成本、高性能、实现数字流量调节 和智能计量自动化管理的人工智能阀门产品。 二、压力无关型动态平衡电动调节阀产品结构和技术叁数:

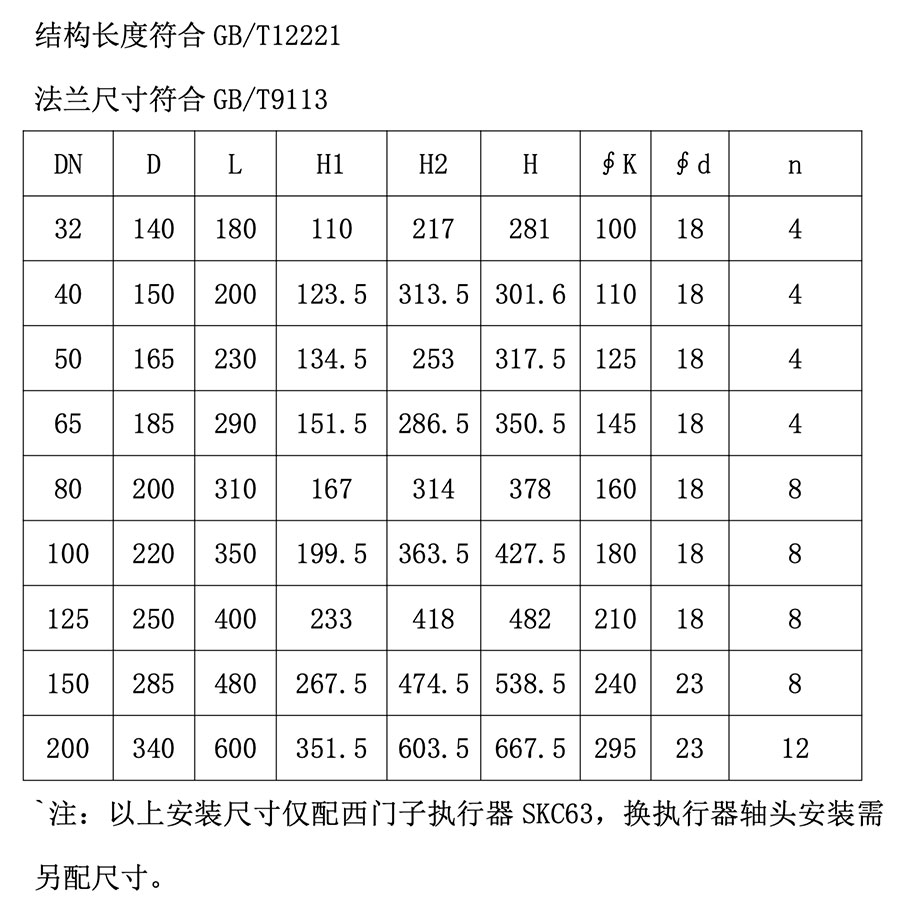

1、结构尺寸简图

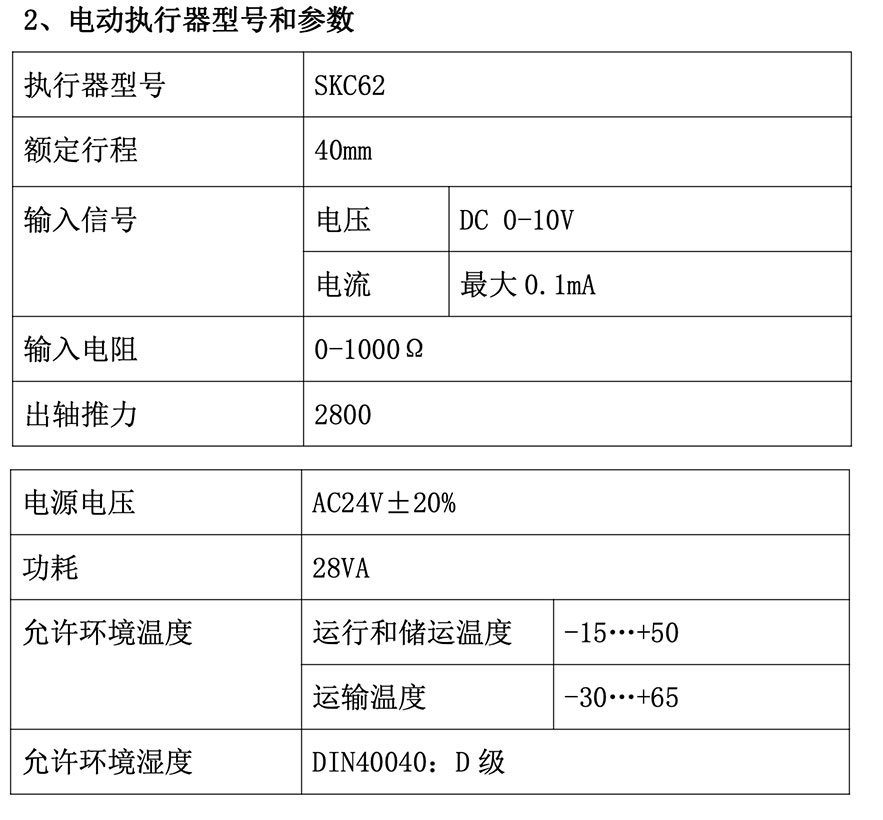

注:电动执行器出轴推力计算要注意，由于电动阀采用平衡阀芯，平 衡阀芯两端工作压差 30kpa，电动执行器出轴推力与控制阀关断压力 无关，选型推力计算要注意。例如控制阀关断压力 100kpa，控制阀 电动出轴推力仅为 30/100，即控制阀出轴推力约为普通不平衡阀芯 的三分之一，采用平衡阀芯，电动执行器出轴推力小这是本产品特殊 优点。

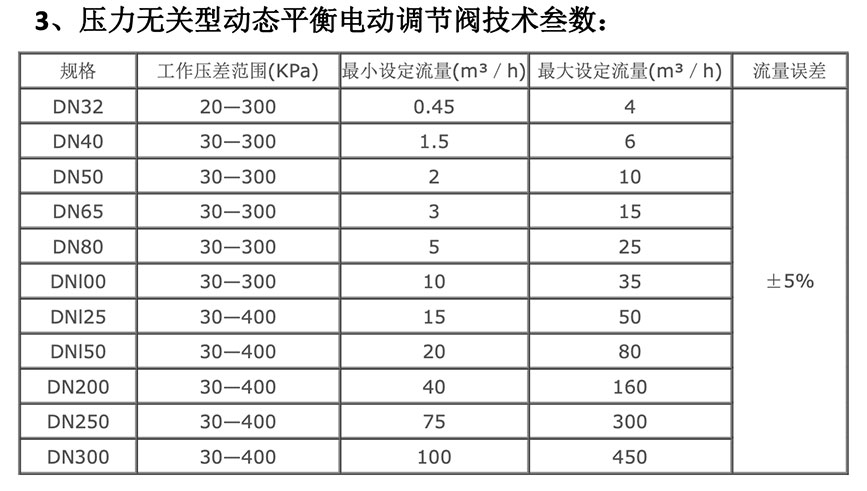

安装选型指南:
1、从表格中选出所需的△PL。 2、选取与管路同尺寸的阀门。
3、确定所需流量是否小于 Qmax。
