应用范围：供热及制冷系统
功能：流量控制
压力等级：PN16
最大工作压差：400Kpa
温度：最高工作温度：120℃；最低工作温度：-20℃
材料：
阀体、阀盖、座：灰铸铁
电动阀瓣、自动阀瓣、阀杆和导向套：H62铜
膜片：加强纤维三元乙丙橡胶
弹簧：不绣钢
介质：水和中性液体。
技术特点：
1、压力无关型动态平衡电动调节阀流量的控制精度可达±5%。
2、电动阀芯和自动阀芯全部采用阀芯自动平衡结构，电动执行器开启和关断不受力，大大减少电动功率。
3、内部有压差恒定平衡装置，电动阀瓣的工作压差为20kpa-30kpa。
4、结构设计合理美观，拆装维修方便。
5、采用内流式导压管方式，省去外接铜管和接头，避免磕碰，便于保养。

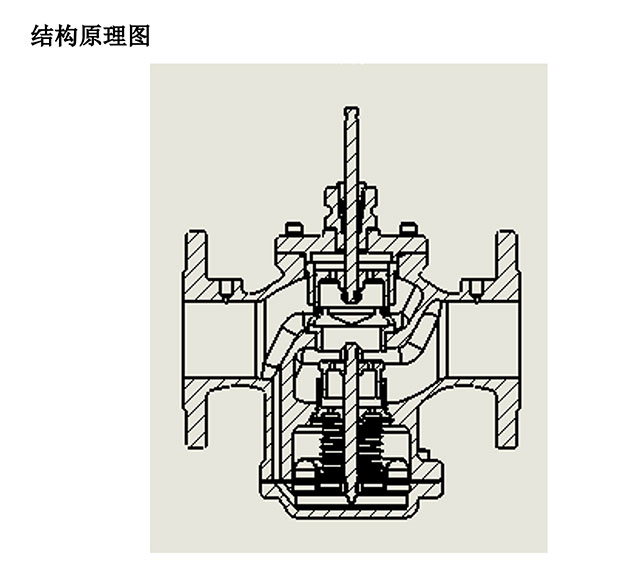

技术特点和原理：



压力无关型动态平衡电动调节阀产品具有电动流量设定装置和压差恒定平衡装置，配电控数字智能仪表，是世界上最先进的人工智能阀门。适应供热领域流量数字精准调节要求的控制阀产品。动态压差平衡智慧电动阀特别适用一般电动阀难以胜任的多支路干扰，相互耦合复杂管网的变流量控制系统，能避免系统压力动态变化和分支管网调节压力相互作用的影响，是供热空调管网动态调节和智能控制的最佳控制阀。特别适应冷热源多、管网复杂，用户需求多样的大中型区域供热空调智能自动化网站的优选控制阀产品。
 压力无关型动态平衡电动调节阀具有压差恒定平衡装置，只要满足自身工作的压差，就能按需求和程序指令进行精确流量的调节，不受管网压力变化的干扰，在外部压力变化的情况下控制阀流量特性曲线基本不变，和自身固有流量特性曲线基本重合，流量与开度精准对应，阀权度是100%。流量只与电控阀瓣的开度对应，开度流量曲线能保持固定不变。电动控制阀瓣的开度与内部弹簧确定的恒定工作压差配合进行流量调节，与系统压力变化无关，只是按设定的流量精准调节控制的智能电控阀，变复杂多变模糊不可控调节为单一流量指令的控制调节，为管网平衡节能提控电控智能和数字调节自动化走出一条新路。动态压差平衡智慧电动阀为供热空调领域自动化控制提供准确和数字智能最优解决方案，是低成本、高性能、实现数字流量调节和智能计量自动化管理的人工智能阀门产品。
二、压力无关型动态平衡电动调节阀产品结构和技术叁数：

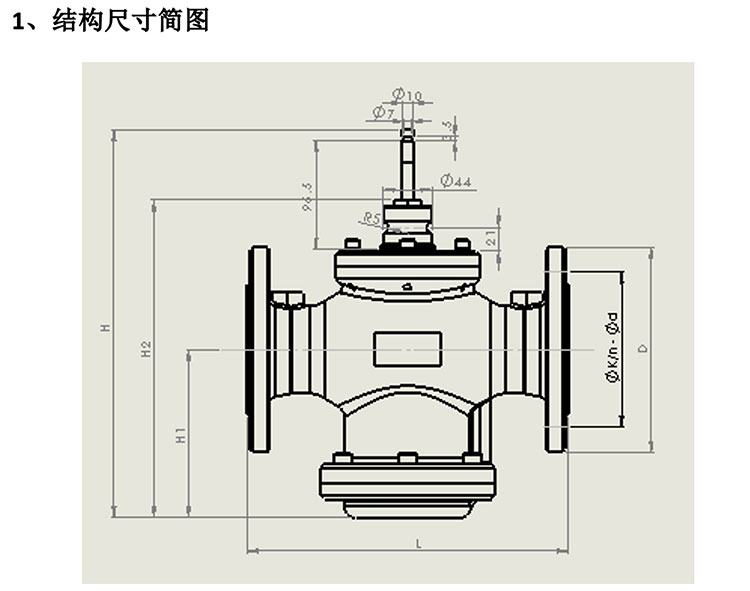

 1、结构尺寸简图


结构长度符合GB/T12221

法兰尺寸符合GB/T9113

`注：以上安装尺寸仅配西门子执行器SKC63，换执行器轴头安装需另配尺寸。

2、电动执行器型号和参数

注：电动执行器出轴推力计算要注意，由于电动阀采用平衡阀芯，平衡阀芯两端工作压差30kpa，电动执行器出轴推力与控制阀关断压力无关，选型推力计算要注意。例如控制阀关断压力100kpa，控制阀电动出轴推力仅为30/100，即控制阀出轴推力约为普通不平衡阀芯的三分之一，采用平衡阀芯，电动执行器出轴推力小这是本产品特殊优点。

 3、压力无关型动态平衡电动调节阀技术叁数：
