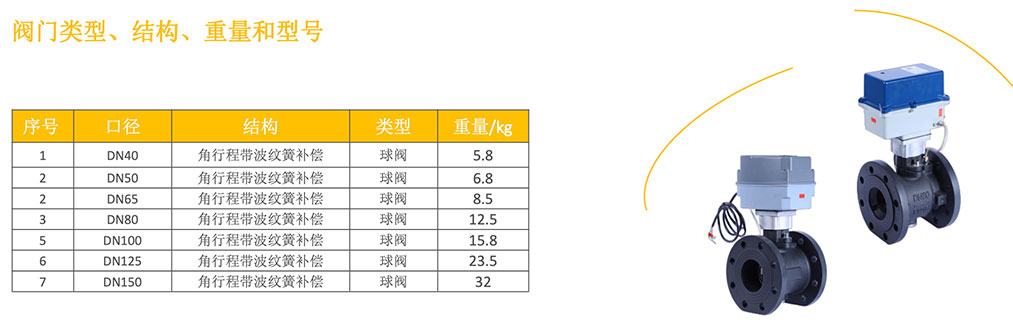

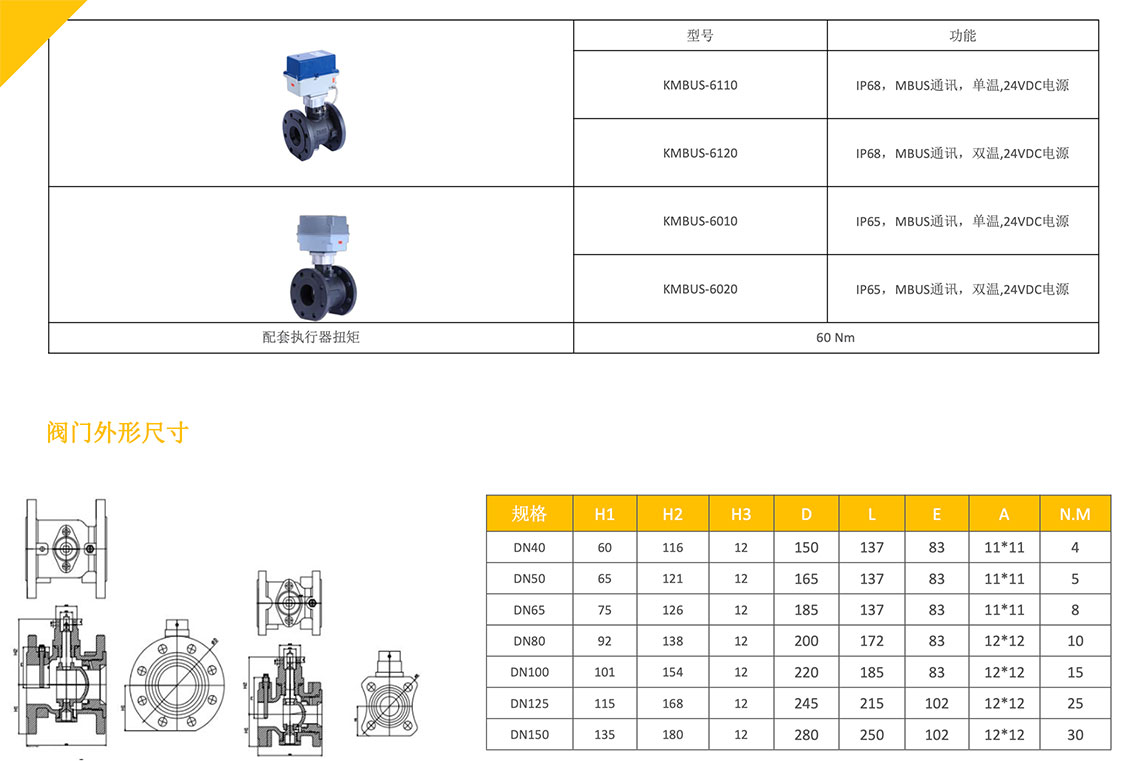

M-BUS系列 DN40...150, PN16

M-BUS系列智能温控阀适用于区域供暖，二网平衡系统。 智能温控阀阀内置微电脑控制芯片，可直接接收控制中心对阀门开关状态的调节，同时将热介质温度和阀门开度整合传送给控制

中心。系统掉电时，无论温控阀工作在任何模式下，阀门均打开防止影响用户在停电时的正常用热。

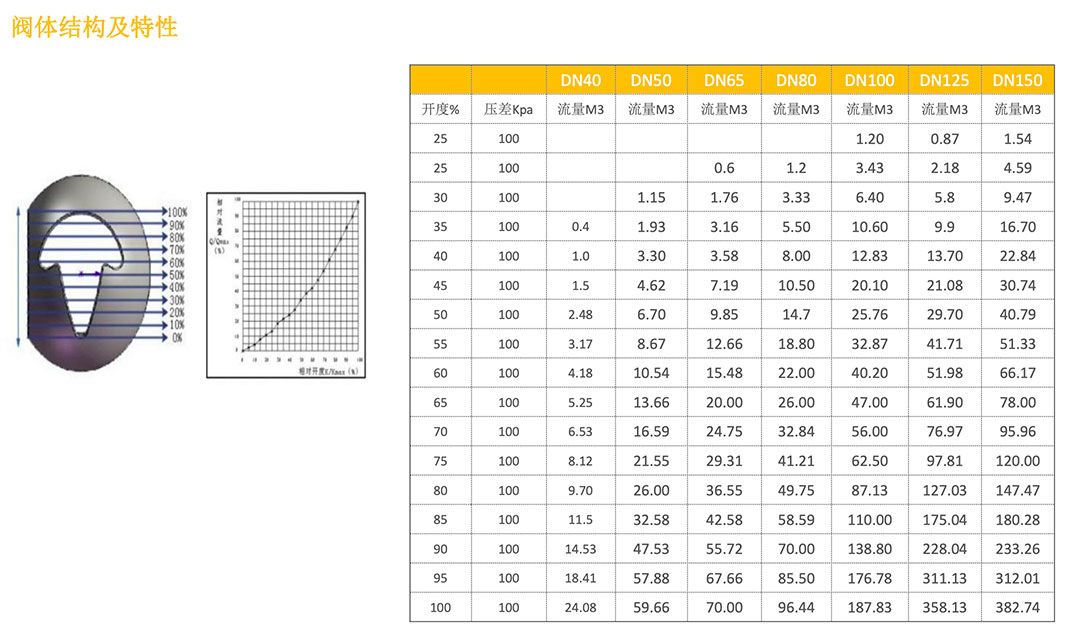

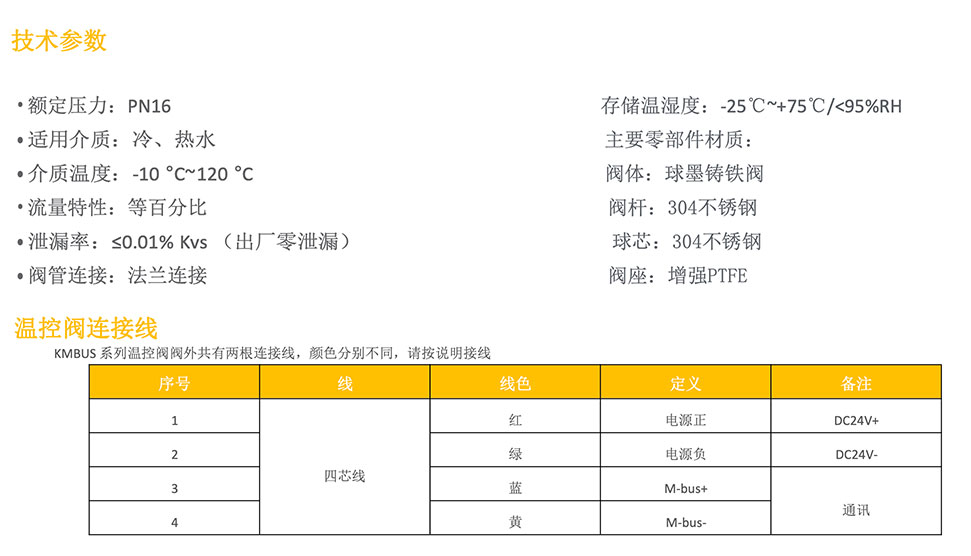

特点

• 智能温控阀集执行器、温度传感器、平衡阀于一体，可以自行完成回水温度自动调节，也可以接受上位软件的开度指令 完成开度调节

•可测量及读取回水温度参数，温度传感器应采用不低于±0.3°C精度等级的传感器，分辨率达到0.1°C

•执行器可通过手机微信小程序或手机APP操作，实现非入侵式免开盖调试

•执行器控制精度1%，可以通过手机程序现场设定阀门最大开度和最小开度

•可以设定定期自动巡检周期以清洗除垢，可以设定自定巡检开度范围

•执行器具有紧急手动功能，在电源故障或执行器故障时可以手动打开或关闭阀门

开放的驱动器协议
主站发:
68 46 78 56 34 12 00 55 AA 01 03 90 1F 01 34 16
//表号0012345678，厂商代码
从站回:
// 帧起始符，仪表类型
// 仪表编号0091 00 00 05
// 厂家代码0000
68 46 05 00 00 00 81
27
90 1F 01 00 21
41 23
00 24
30 55

50 39
58 56 56 34
00 01 //ST(状态),(2字节)
CS 16 //CS累加和(68H~CS前)，结束标记。
说明:
a、实时时间(7):
液晶显示返回实时时间:格式:ss mm hh DD MM YY YY (7); 如:25 23 10 18 05 11 20 //2011年5月18日10时23分25秒

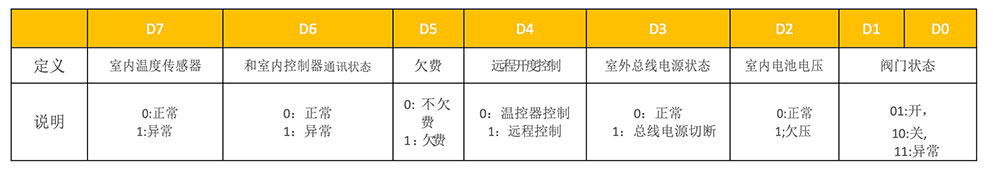

b、状态ST(2):占 2个字节，第一字节定义如下表，第二字节由厂商定义。 状 态 S T 占2 个 字 节 ， 第 一 字 节 定 义 如 表 1 4 ， 第 二 字 节 由 厂 商 定 义
状态ST第一字节定义表:
00 91 00
//读数据应答
//数据长度 //数据标示，发送序列号(序列号累加),共3字节
//用户设定温度，21.00°C，(BCD码,2字节) //当前室内温度，23.41°C，(BCD码,2字节) //最近2小时平均温度，24.00°C，(BCD码,2字节)
//当前进水温度，55.30°C，(BCD码,2字节)，预留

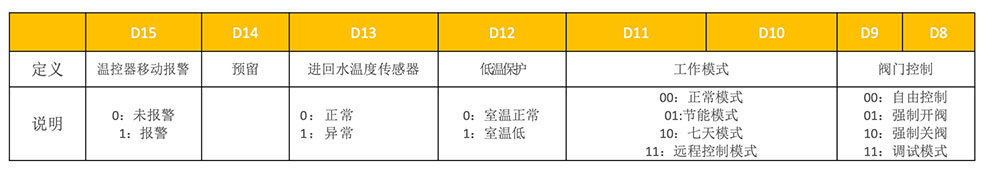

状态 ST 第二字节自定义表: C、时间(4字节):
时间有:累积工作周期时间、累积工作阀开时间、累积低于基本室温工作时间等，均为BCD码,4字节，单位:小时/分钟，低字节
在前高字节在后，如: d、阀门开关次数(4字节):
低字节在前高字节在后，例:数据位 35 12 10 00，表示共开或关阀 101235 次。 e、室内温度、用户设定温度(2字节)，低字节在前高字节在后，单位0.01°C。
