一、材料清单

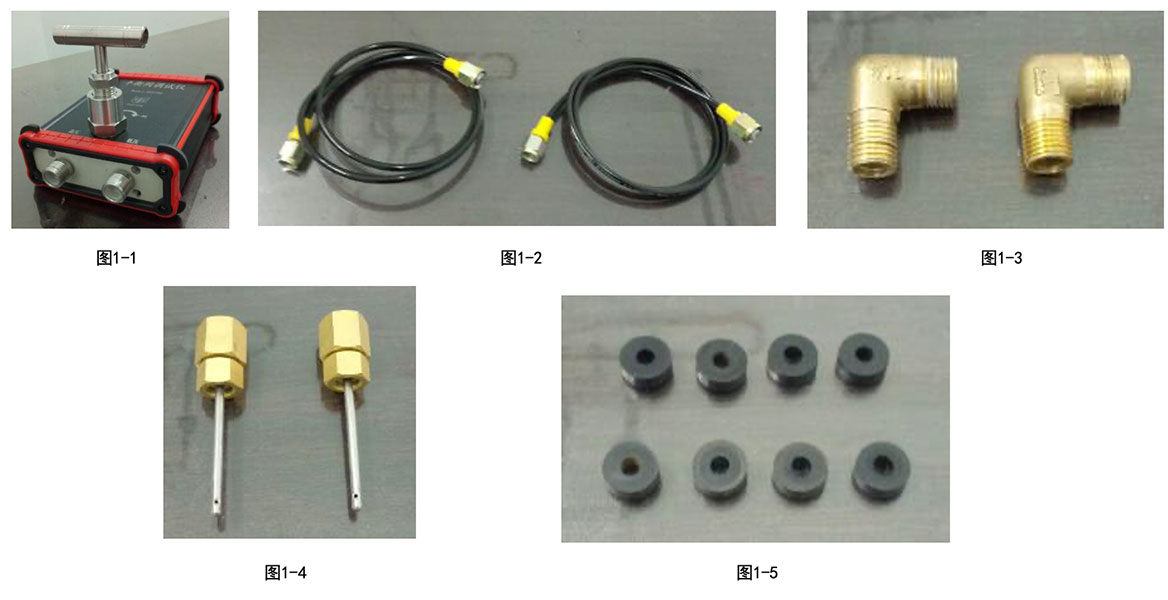

  包含：主机 ×1，见图1-1；软管 ×2，见图1-2；黄铜弯头 ×2，见图1-3；黄铜插针 ×2，见图1-4；密封平垫 ×8，见图1-5

二、安装篇

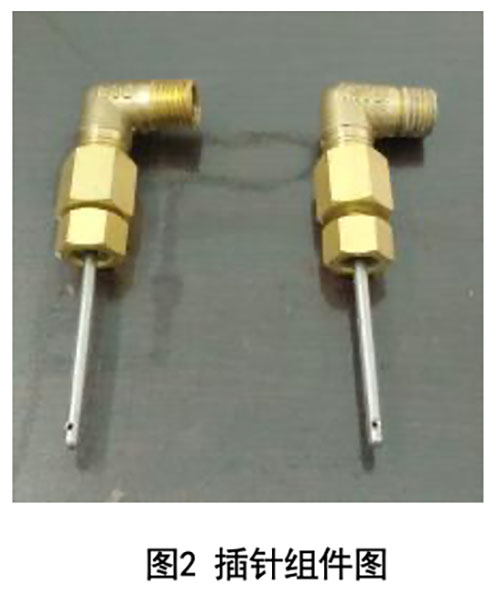

1、黄铜弯头与黄铜插针连接，黄铜插针内放2个密封平垫，组成插针组件，见图2；

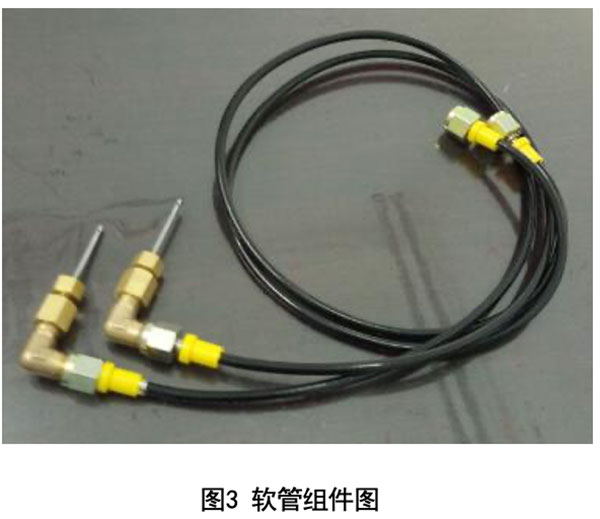

2、插针组件与软管G1/4活动螺母接头一端连接，G1/4接头内放1个密封平垫，组成软管组件，见图3；

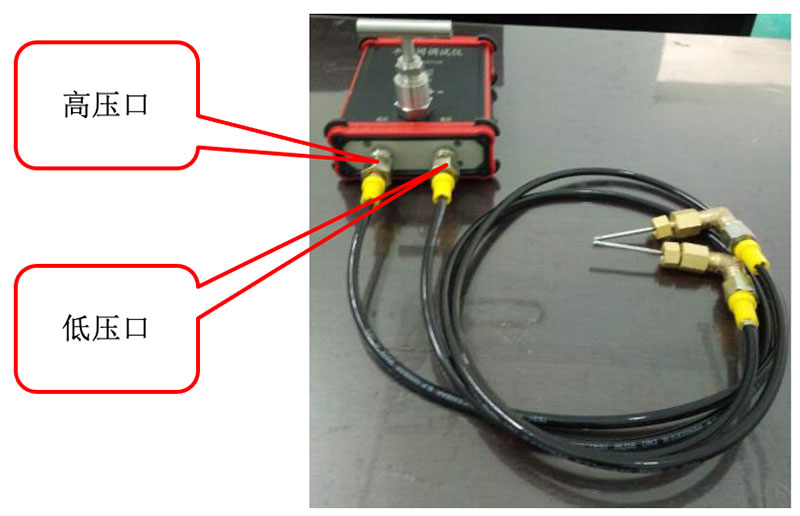

3、软管组件的另一端为M16×1.5活动螺母接头，分别与主机的高压口、低压口连接，见图4；

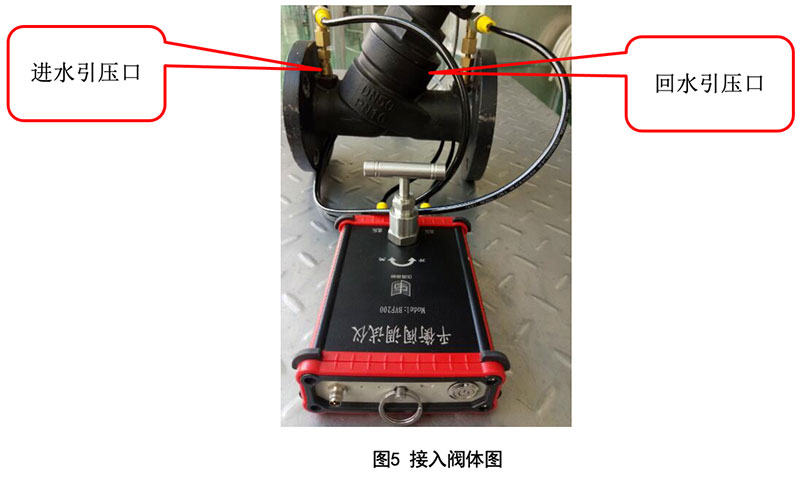

4、主机高压口接出的插针，插入阀体的进水引压口；低压口接出的插针，插入阀体的回水引压口，见图5。


三、调试
1、主机按键功能介绍。

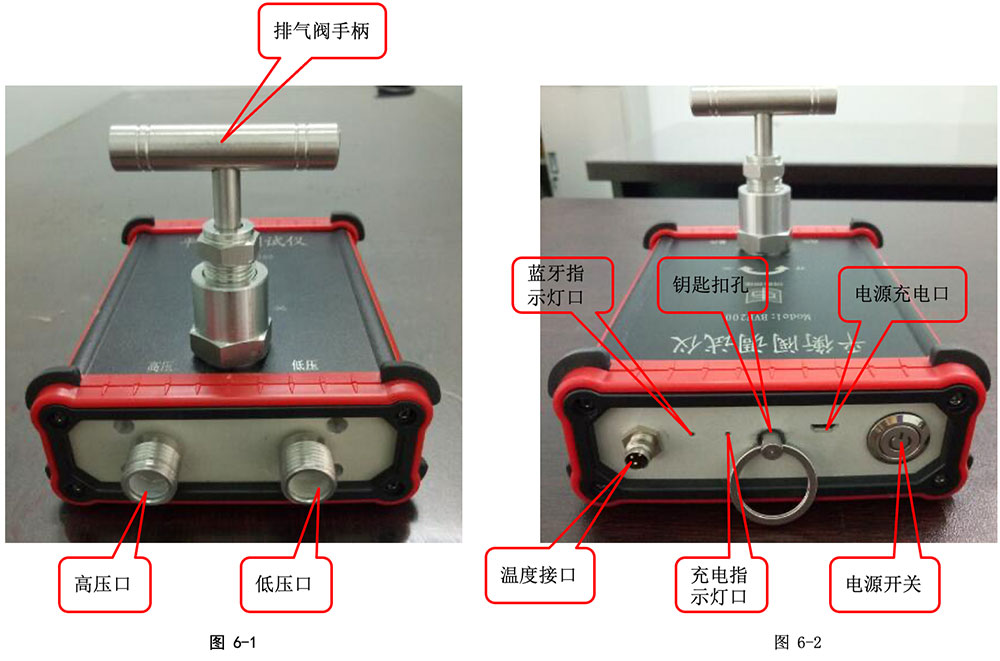

    图6-1为主视图，图6-2为后视图


2、操作说明

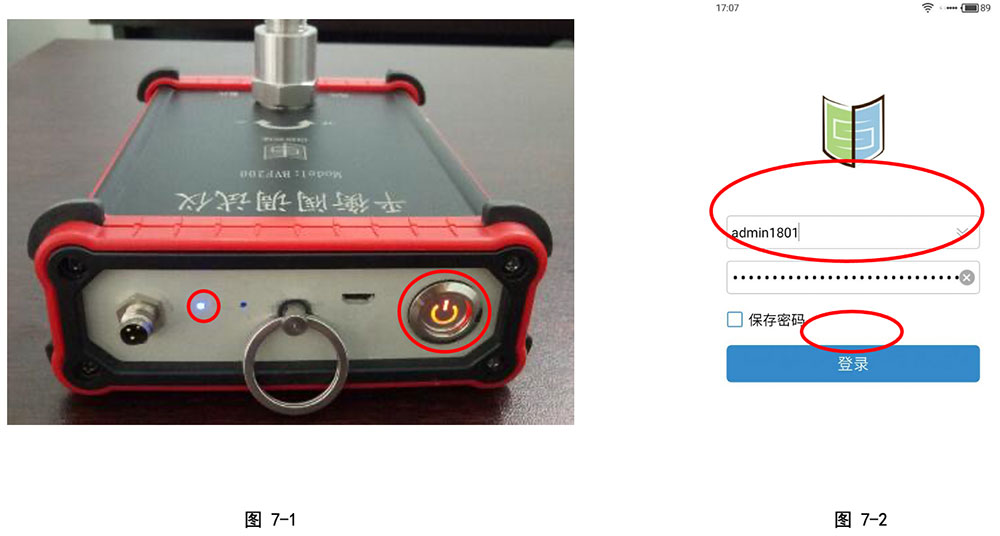

2.1 按下电源开关，通电后电源开关变红色。主机蓝牙打开，蓝牙指示灯变蓝色，并闪烁，见图    7-1；
2.2 打开手机蓝牙，手机调试APP，进入登录界面；输入用户名、密码，点击登录，见图7-2；

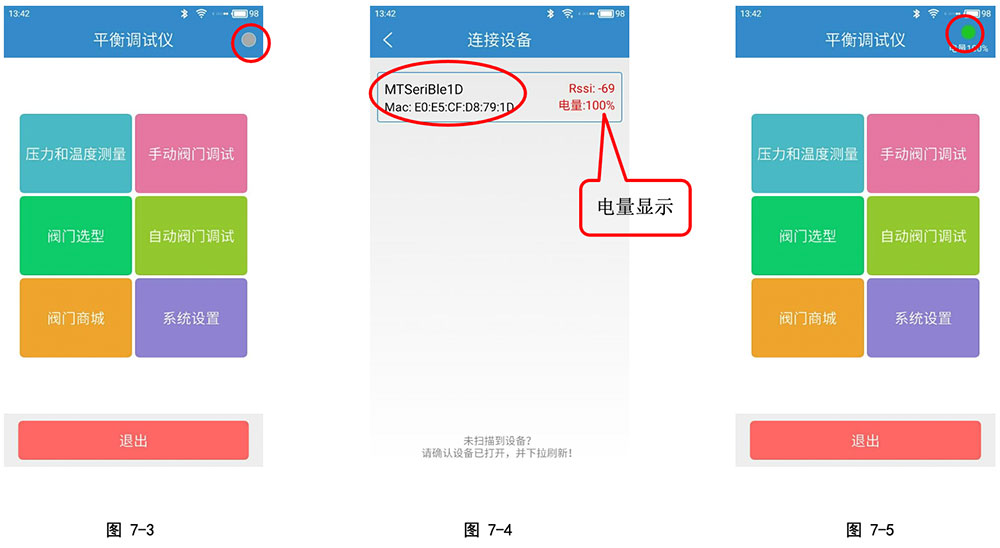

2.3 进入平衡调试仪界面后，点击右上方的灰色圆点，见图7-3；
2.4进入连接设备界面后，搜索到主机自身携带的蓝牙信号、电量，见图7-4；
2.5 点击该蓝牙信号，自动回到平衡调试仪界面，此时右上方的圆点变绿色，说明蓝牙连接成功，见7-5；且蓝牙指示灯变为蓝色常亮，见图7-1


3、调试说明
  3.1 调试前，先将排气阀打开，待管道内的空气排空后，再将排气阀关掉；

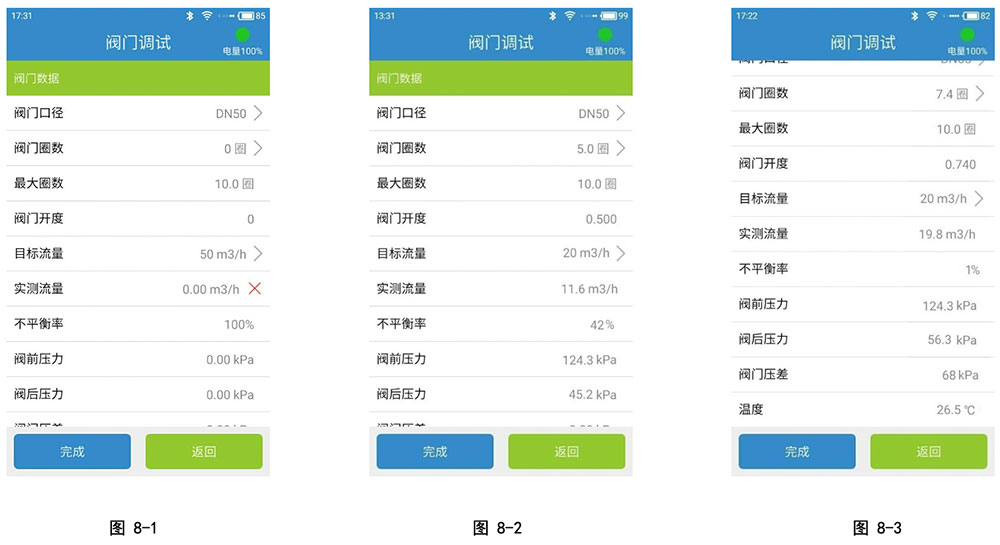

  3.2 点击手动阀门调试，进入阀门调试界面，见图8-1；
  3.3 依次输入当前阀门口径、阀门圈数、目标流量等参数，见图8-2；
         例如：当前阀门口径DN50，阀门圈数5圈，设定的目标流量为20m³/h，此时可以监测到阀前压力124.3KPa，阀后压力45.2KPa，阀门压差79.1KPa，测出的实测流量11.6 m³/h，未达到目标流量的允许误差范围，那么将阀门圈数调大，增加流量，直到实测流量达到目标流量的允许误差范围内为止，见图8-3。反之调小阀门圈数，减小流量。


四、技术参数及注意事项

1、性能指标
  1.1 产品型号：BVF200
  1.2 公称通径 DN：20,25,40，……，125,150,200
  1.3 公称压力：PN16
  1.4 介质：水流、空气
  1.5 防护等级：IP65
  1.6 测量精度：±1%
  1.7 通讯距离：10m
  1.8 接口螺纹：M16×1.5
  1.9  工作温度：0～100℃
2、注意事项
  2.1 本产品为锂电池供电，当图7-4中电量显示不足时，可通过外接移动电源插入充电口，给主机充电；
  2.2 充电前，需先将主机断电；
  2.3 调试过程中，可将主机通过钥匙扣环挂在某个固定位置，避免频繁移动主机；
  2.4 调试仪在使用过程中发生异常，请及时与我公司联系，切勿擅自拆卸主机；
  2.5 擅自拆卸主机造成的损失，我公司概不承担。
